高性能コロナ放電表面改質技術
CORONA Surface Tretment Technology For High Speed Good Function and Quality

・コロナ放電表面処理装置
　コロナ放電表面処理は、極性基の少ない基材表面に大気中にてコロナ放電を発生させ、そのコロナ放電電子を基材表面に照射することにより、コロナ放電発生とともに生じるラジカル酸素等と共に基材表面にOH基・カルボニル基等の極性基を生成します。
　その結果、基材表面は、親水性が向上し接着性・コーティング特性・印刷性等の機能が向上します。
　このコロナ放電表面処理技術は、光学フィルム・電子用フィルム・機能性フィルム・機能性繊維・不織布・プラスチック成型品・電線ケーブル・樹脂異型押出し品・導電性基材等あらゆる産業分野で利用されています

CORONA Discharge Surface Treatment System is treating the surface of material for laminnation,adhesion,printing,etc, with as our highest present technology. Application: film,paper,cable,pipe,metal sheet,etc

・研究開発・実験用コロナ処理装置
　ウエッジでは、研究開発・実験用テスト装置を数多く提案させて頂いております。
　プラスチックフィルム・シート・ボード・蒸着フィルム・光学フィルム・高発泡体などあらゆる基材に対応できる装置を用意しています。

This equipment capacitates handy corona discharge surface treatment on the laboratory table.

・スイッチバック自動走行式コロナ表面処理装置
　この装置は、実験室で多様の条件でのコロナ放電処理が、あらゆる基材に行える様、設計された装置です。オゾン分解触媒塔(オプション)が内蔵されていますので、オゾン排気設備が簡素化され設置が容易です。
■仕様

　基材サイズ　A4～A3（その他特殊仕様あり）

　速度設定　 0～6m/min

　出力　10Ｗ～800Ｗ

　電極　セラミック電極・SUSワイヤー電極

　処理回数　1回～999回

　対応基材：プラスチックフィルム・シート・導電性機材・ガラス・不織布・高発泡体・その他あらゆる基材

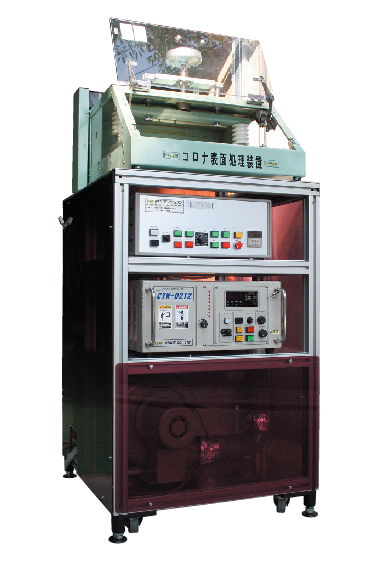

　写真は、ワンパッケージタイプ専用ラック（オプション）オゾン分解触媒・送風ファン内蔵型

・コンベアータイプコロナ放電表面処理装置
　　研究開発・実験及び生産ライン対応型の装置です。コンベア－式なので量産性に優れています。

　仕様　処理有効幅　1㎜～3000㎜
　　　　処理速度　　　0.1m/min~50m/min
　　　対応基材　フィルム・シ－ト・ボ－ド・成型品・高発泡体
　　　　　　　　　その他詳細は、お問い合わせ下さい。
　　　　　　　　　※ オゾン分解触媒塔の内蔵が可能です。

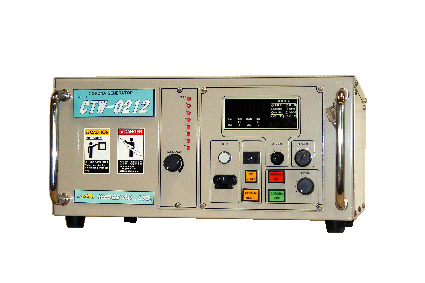

コロナ放電表面処理　特殊高周波電源CTWシリーズ
Special High Frenquancy Generator CT Series For CORONA Treatment System(0.1kw～20kw)

特殊高周波電源CTWシリ－ズ
　特殊高周波電源CTWシリ－ズは、電子技術を駆使し、あらゆるユ－ザ－ニ－ズに対応する為に開発されたコロナ放電処理用・高周波高電圧発生装置です。
　超微弱コロナ放電から強コロナ放電まで対応する為0.1KW～20KWまでの13機種のCTW高周波電源を開発いたしました。　　　　
　IGBT発振素子及び放電負荷同調設計により高精度・高効率のコロナ放電が得られます。
特殊高周波電源CTWシリ－ズの機能
　①超微弱処理機能が非常に低い高周波出力において大気中でも均一な、コロナ放電が得られます。
　②高速ON/OFF機能　高周波出力を10000/sec以上の高速で、ON/OFFすることができます。
　③高周波出力安定機能　周辺環境の変化にかかわらず安定したコロナ放電表面処理が行えます。
　④高発泡体及び不織布処理機能　高発泡体・厚い樹脂ボ－ド・異形押出し品・繊維・等の従来困難であった処理が、行えます。
